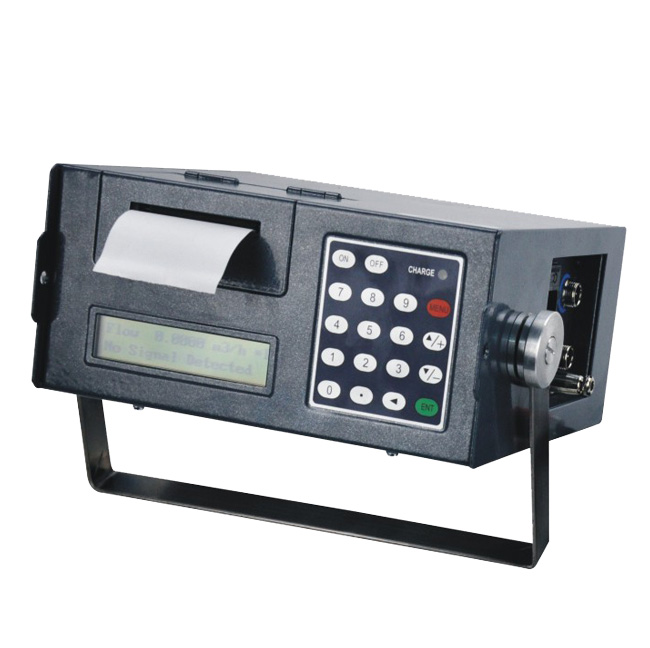

El medidor de flujo ultrasónico está diseñado para medir la velocidad del líquido dentro de un conducto cerrado. Los transductores son de tipo «abrazadera» sin contacto, lo cual proporcionará beneficios de operación no incrustante y fácil instalación. El medidor de flujo ultrasónico de tiempo de tránsito envía y recibe ondas ultrasónicas entre los transductores tanto en las direcciones aguas arriba como aguas abajo en el tubo. En condiciones sin flujo, toma el mismo tiempo para desplazarse aguas arriba y aguas abajo entre los transductores. Bajo condiciones de flujo, la onda ascendente viajará más lentamente y tomará más tiempo que la onda aguas abajo (más rápida). Cuando el fluido se mueve más rápido, la diferencia entre los tiempos ascendente y descendente aumenta. El transmisor procesa tiempos de flujo ascendente y descendente para determinar el caudal. Características principales Medición de alta precisión, mejor que 1% Medición no intrusiva Amplio rango de medición Batería de gran capacidad Impresora incorporada Registrador de datos incorporado Especificaciones técnicas: Items Especificaciones Unidad principal 2 líneas x 20 caracteres, LCD con retroiluminado Temperatura de trabajo: -25–60°C Mini impresora térmica con salida de caracteres de 24 líneas 4×4+2 Teclado numérico Interface RS-485 para conexión Opciones de transductores TS-1: Transductor tamaño pequeño (magnético) para tuberías de: DN15-100mm, temperatura de líquidos ≤110°C TM-1:Transductor mediano (magnético) para tuberías de:DN50-1000mm, temperatura de líquidos ≤110°C TL-1: Transductor largo (magnético) para tuberías: DN300-6000mm, temperatura de líquidos ≤110°C Tipo de líquidos Agua, agua de mar, aguas residuales industriales, líquido ácido y alcalino, diversos aceites, etc. líquido que puede transmitir onda sonora. Rango de velocidad de flujo 0- ±30m/s Precisión Mejor que ±1% Fuente de energía Batería integrada recargable Ni-MH batería (para operar 20 horas) o AC 220V Consumo de energía 1.5W Carga Carga inteligente AC 220V; Después de cargar lo suficiente, automáticamente parará y mostrará luz Peso Peso neto: 2.5kg (Unidad principal) Observaciones Con una funda de transporte de alta resistencia adecuada para ambientes normales y duros Sondas Ultrasónicas Parámetro Estándar HS Estándar HM Estándar S2 Estándar M2 Estándar L2 Tamaño de tubería (mm) 15~100 50~700 15~100 50~700 300~6000 Material Aleación de aluminio Aleación de plástico Frecuencia de trabajo 1mHZ Método de instalación V(N,W) V,Z V(N,W) V,Z Z Magnetismo Integrado en los transductores Temperatura aplicable 0~160˚C Protección IP65 Dimensión (mm) 200x25x25 280x40x40 45x30x30 71x37x40 91x52x44 Peso 250 1080 75 259 535 Tipo de líquidos Agua, agua de mar, ácidos y álcalis, aceite comestible, gasolina, diesel, petróleo, alcohol, cerveza, etc. En general líquidos no combinados o puros que puedan transmitir el eco ultrasónico Turbidez permitida <20000 ppm en flujo laminar Tipos de tubería Acero al carbón, acero inoxidable, aceite comestible, PVC, cemento de tubería y otros materiales. Material de revestimiento Epoxi, bituminoso, hule, cemento, polipropileno, cobre, PVC, aluminio, acero vítreo y otros. Cable / señal Configuración estándar 5m x 2
