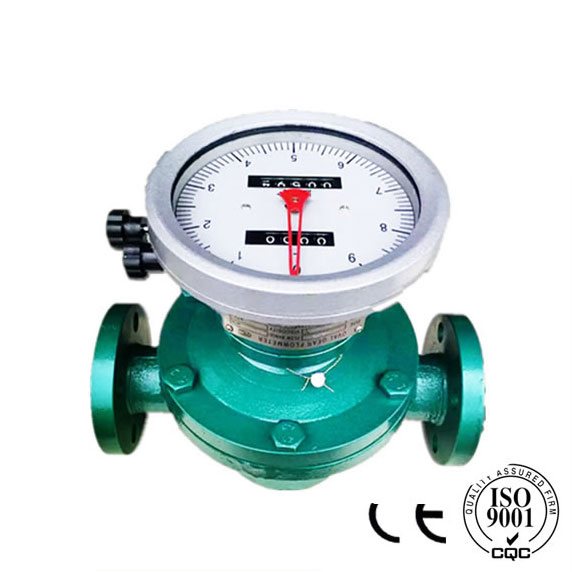

Introducción general Como un caudalímetro de desplazamiento positivo, este medidor de engranaje ovalado es utilizado para medir taza de flujo en fluidos con viscosidades de 300-2000 mPa*s en tuberías bajo ciertos niveles de presión y temperaturas de -10 ℃. Además de tener una estructura simplificada, alta precisión y confiabilidad, no presenta altos requerimientos para tuberías y puede aceptar un amplio rango de viscosidad y tasa de flujo. Son un tipo de medidor de flujo de desplazamiento positivo, utiliza engranajes dentados que giran dentro de un compartimiento de formas geométricas determinadas. A medida que estos rotores giran, barren y atrapan a un volumen muy preciso de fluido entre la forma oval externa de los engranajes y las paredes de la cámara interior. Un sensor es accionado con cada revolución de giro y proporciona una salida de pulsos a través de un sensor especializado, designado (por ejemplo, un sensor de efecto Hall). Cada pulso representa un incremento preciso de volumen de líquido que pasa a través del medidor. El resultado es una alta precisión y resolución, con efectos casi insignificante a variaciones en la viscosidad del fluido, densidad y temperatura. Especialmente diseñados para fluidos viscosos donde los demás sistemas de medición volumétricos fallan por perdidas de presión excesiva como en los sistemas a piston rotativo, paletas y levas. Características técnicas Medidor de flujo de engranaje ovalado. Diseño compacto, de fácil mantenimiento. Instalación vertical u horizontal. Bajas perdidas de presión. Especificaciones técnicas Medio Petróleo: crudo pesado, de alta viscosidad gasolina, líquidos químicos y bitumen. Precisión 0.5% Salida Salidas: de pulsos, 4 ~ 20mA; sin salida. Material Hierro fundido, acero fundido o acero inoxidable. Pantalla Pantalla LCD o pantalla mecánica local. Accesorios Filtro «Y», filtro cuadrado. Temperatura -20 ~100℃ Tabla 2.0. Rangos de flujo Diámetro Rango de flujo (m^3/h) Viscosidad (mPa*s) Liquid 0.6 ~2 2 ~ 75 75 ~ 250 2 ~ 250 DN10 0.08 ~ 0.4 0.05 ~ 0.4 0.04 ~ 0.4 0.08 ~ 0.4 DN15 0.38 ~ 1.5 0.2 ~ 1.5 0.15 ~ 1.5 0.3 ~ 1.5 DN20 0.75 ~ 3 0.4 ~ 3 0.3 ~ 3 0.6 ~ 3 DN25 1.5 ~ 6 0.8 ~ 6 0.6 ~ 6 1.2 ~ 6 DN40 3 ~ 15 2 ~ 15 1.5 ~ 15 2.4 ~ 12 DN50 4.8 ~ 24 3.2 ~ 24 2.4 ~ 24 3.8 ~ 19 DN65 8 ~ 40 5.3 ~ 40 4 ~ 40 6.4 ~ 32 DN80 12 ~ 60 8 ~ 60 6 ~ 60 10 ~ 50 DN100 20 ~ 100 13 ~ 100 10 ~ 100 16 ~ 80 Tabla 2.1. Rangos de flujo (parte 2) Diámetro Rango de flujo (m^3/h) Viscosidad (mPa*s) Liquid 0.6 ~2 2 ~ 75 75 ~ 250 2 ~ 250 DN10 0.08 ~ 0.4 0.05 ~ 0.4 0.04 ~ 0.4 0.04 ~ 0.4 DN15 0.5 ~ 1.5 0.3 ~ 1.5 0.2 ~ 1.2 0.38 ~ 1.5 DN20 1 ~ 3 0.6 ~ 3 0.4 ~ 2.4 0.75 ~ 3 DN25 2 ~ 6 1.2 ~ 6 0.8 ~ 4.8 1.5 ~ 6 DN40 5 ~ 15 3 ~ 15 2 ~ 15 3 ~ 12 DN50 8 ~ 24 4.8 ~ 24 3.2 ~ 19 4.8 ~ 19 DN65 13 ~ 40 8 ~ 40 5.3 ~ 40 8 ~ 32 DN80 20 ~ 60 12 ~ 60 8 ~ 60 12 ~ 50 DN100 34 ~ 100 20 ~ 100 13 ~ 80 20 ~ 8 Principio de trabajo Figura 1. Principio de trabajo – Caudalímetro KTF Selección de modelos Tabla 3.0. Selección de modelos – Caudalímetro KT. Diámetro nominal Material instrumental L H B A D D1 n ɸ DN10 Hierro fundido 150 100 210 165 90 60 4 14 DN15 Hierro fundido 170 118 226 175 95 sesenta y cinco 4 14 Acero fundido 200 138 232 180 105 75 4 14 Acero inoxidable 245 120 226 172 95 sesenta y cinco 4 14 DN20 Hierro fundido 200 150 238 180 105 75 4 14 Acero fundido 250 164 220 160 125 90 4 18 Acero inoxidable 236 150 238 225 105 75 4 14 DN25 Hierro fundido 260 180 246 194 115 85 4 14 Acero fundido 300 202 252 185 135 100 4 18 Acero inoxidable 287 195 246 232 115 85 4 14 DN40 Hierro fundido 245 180 271 200 145 110 4 18 Acero fundido 300 202 293 208 165 125 4 23 Acero inoxidable 265 178 349 265 145 110 4 18 DN50 Hierro fundido 340 250 372 285 160 125 4 18 Acero fundido 384 262 394 312 175 135 4 23 Acero inoxidable 265 178 349 265 160 125 4 18 DN65 Hierro fundido 420 325 433 360 195 160 8 18 Acero inoxidable 365 260 436 319 180 145 4 18 DN80 Hierro fundido 420 325 433 360 195 160 8 18 Acero fundido 450 337 452 332 210 170 8 23 DN100 Hierro fundido 515 418 458 380 220 180 8 18 Acero fundido 555 442 478 310 250 200 8 25 DN150 Hierro fundido 540 510 557 400 280 240 8 23 Acero fundido 540 510 557 347 300 250 8 26 DN200 Hierro fundido 700 650 720 476 335 295 12 23 Acero fundido 650 650 720 476 360 310 12 26
