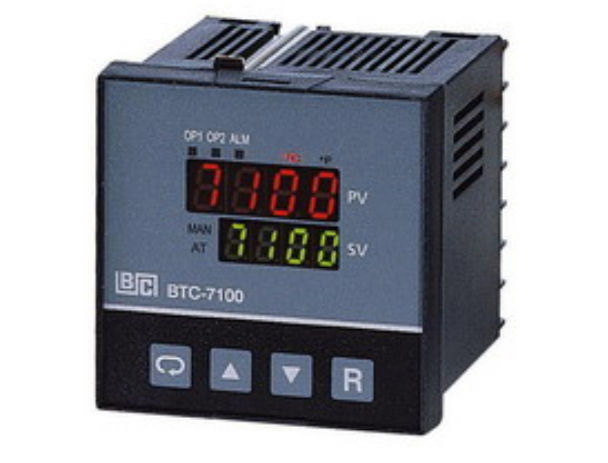

El controlador de temperatura y procesos basado en microprocesador Fuzzy Logic plus PID incorpora una pantalla LED de 4 dígitos brillante y fácil de leer, que indica el valor del proceso y el valor del punto de ajuste. La tecnología Fuzzy Logic permite que un proceso alcance un punto de ajuste predeterminado en el menor tiempo posible, con el mínimo de rebasamiento durante el encendido o una perturbación externa de la carga. Como fabricante profesional y experimentado, suministramos controladores de temperatura de alto rendimiento y calidad, que también se denominan control de temperatura, control electrónico de temperatura, controlador electrónico de temperatura y controlador PID. Fácil de usar PID Fuzzy modificado para control de calor y frío Velocidad de muestreo AD rápida (5 veces / s) Entrada universal (PT100, termopar) con AD de 18 bits de alta precisión La salida analógica (corriente o voltaje lineal) utiliza DA de 15 bits de alta precisión RS-485 interfaz RS-232 Puerto de programación proporcionado a bordo. Soporte manual de control y función de auto-ajuste Amplia variedad de selección de modo de alarma. Control de protección de bloqueo Transferencia sin perturbaciones durante el modo de falla Rampa de arranque suave y temporizador de parada Pantalla brillante estabilizada con filtro digital. Aprobación UL / CSA / CE Especificaciones técnicas: Poder 90 – 250 VCA, 47 – 63 Hz, 12VA, 5W máximo 11 – 26 VAC / VDC, SELV, energía limitada, 12VA, máximo 5W Entrada 1 Características Resolución 18 bits Tasa de muestreo 5 veces / segundo Rango de voltaje -2 VDC mínimo, 12 VDC máximo (1 minuto para la entrada de mA) Efecto de la temperatura ± 1.5 uV / ° C para todas las entradas excepto la entrada mA ± 3.0 uV / ° C para la entrada mA Sensor de efecto de resistencia de plomo T / C: 0.2uV / ohm RTD a 3 hilos: 2.6 ° C / ohmio de la diferencia de resistencia de dos cables RTD a 2 hilos: 2.6 ° C / ohm de la suma de resistencia de los dos cables Corriente de agotamiento 200nA Relación de rechazo de modo común (CMRR) 120dB Razón de rechazo en modo normal (RMN) 55dB Detección de rotura del sensor Sensor abierto para entradas TC, RTD y mV, Sensor corto para entrada RTD, inferior a 1 mA para entrada de 4-20 mA, inferior a 0.25 V para entrada de 1 – 5 V, no disponible para otras entradas. Tiempo de respuesta de interrupción del sensor Dentro de 4 segundos para las entradas TC, RTD y mV, 0,1 segundos para las entradas 4-20 mA y 1 – 5 V. Entrada 1 Tipo Distancia Precisión a 25 ° C Impedancia de entrada J -120 ~ 1000 ° C (-184 ~ 1832 ° F) ± 2 ° C 2.2MΩ K -200 ~ 1370 ° C (-328 ~ 2498 ° F) ± 2 ° C 2.2MΩ T -250 ~ 400 ° C (-418 ~ 752 ° F) ± 2 ° C 2.2MΩ E -100 ~ 900 ° C (-148 ~ 1652 ° F) ± 2 ° C 2.2MΩ B 0 ~ 1800 ° C (32 ~ 3372 ° F) ± 2 ° C (200 ° C – 1800 ° C) 2.2MΩ R 0 ~ 1767.8 ° C (32 ~ 3214 ° F) ± 2 ° C 2.2MΩ S 0 ~ 1767.8 ° C (32 ~ 3214 ° F) ± 2 ° C 2.2MΩ n -250 ~ 1300 ° C (-418 ~ 2372 ° F) ± 2 ° C 2.2MΩ L -200 ~ 900 ° C (-328 ~ 1652 ° F) ± 2 ° C 2.2MΩ PT100 (DIN) -210 ~ 700 ° C (-346 ~ 1292 ° F) ± 0.4 ° C 1.3KΩ PT100 (JIS) -200 ~ 600 ° C (-328 ~ 1112 ° F) ± 0.4 ° C 1.3KΩ mV -8 ~ 70mV ± 0.05% 2.2MΩ mA -3 ~ 27mA ± 0.05% 70.5Ω V -1.3 ~ 11.5V ± 0.05% 650KΩ Salida 1 / Salida 2 Características de salida lineales Clasificación de relé 2A / 240 VCA, ciclos de vida 200,000 para carga resistiva Voltaje pulsado Fuente de voltaje 5V, resistencia limitante de corriente 66Ω. Características de salida lineales Tipo Tolerancia cero Tolerancia de span Capacidad de carga 4-20 mA 3.6-4 mA 20-21 mA 500Ω máx. 0-20 mA 0 mA 20-21 mA 500Ω máx. 0-5 V 0 V 5-5.25 V 10KΩ min. 1-5 V 0.9-1 V 5-5.25 V 10KΩ min. 0-10 V 0 V 10-10.5 V 10KΩ min. Salida lineal Resolución 15 bits Regulación de salida 0.02% para cambio de carga completa Tiempo de establecimiento de salida 0.1 seg. (estable al 99.9%) Voltaje de ruptura del aislamiento 1000VAC Efecto de la temperatura ± 0.01% de SPAN / ° C Salida Triac (SSR) Clasificación 1A / 240 VAC Corriente de entrada 20A por 1 ciclo Min. Corriente de carga 50 mA rms Max. Fugas fuera del estado 3 mA rms Max. Voltaje en estado 1.5V rms Resistencia de aislamiento 1000 Mohms min. a 500 VDC Resistencia dieléctrica 2500 VAC por 1 minuto Ambiental y físico Temperatura de funcionamiento -10 ° C ~ 50 ° C Temperatura de almacenamiento -40 ° C ~ 60 ° C Humedad 0 a 90% de HR (sin condensación) Altitud Máximo 2000m Contaminación Grado 2 Resistencia de aislamiento 20 Mohms min. (a 500 VDC) Resistencia dieléctrica 2000 VAC, 50/60 Hz durante 1 minuto Resistencia de vibración 10 – 55 Hz, 10 m / s² durante 2 horas Resistencia a los golpes 200 m / s² (20 g) Molduras Policarbonato ignífugo Dimensiones BTC-7100 — 72 mm (W) X 72 mm (H) X 78.2 mm (D), 65 mm profundidad detrás del panel Montaje BTC-7100 — montaje en panel, recorte 68 X 68 (mm) Peso BTC-7100 — 200 gramos Comunicación de datos Interfaz RS-232 (1 unidad), RS-485 (hasta 247 unidades) Protocolo Modo RTU del protocolo Modbus Dirección 1 – 247 Tasa de baudios 2.4 ~ 38.4 Kbits / s Bits de datos 7 u 8 bits Bit de paridad Ninguno, par o impar Stop Bit 1 o 2 bits Buffer de comunicación 160 bytes Retransmisión analógica Señal de salida 4-20 mA, 0-20 mA, 0-1V, 0-5V, 1-5V, 0-10V Resolución 15 bits Exactitud ± 0.05% del rango ± 0.0025% / ° C Resistencia de carga 0 – 500 ohmios (para salida de corriente), 10 K ohmios mínimo (para salida de voltaje) Regulación de salida 0.01% para cambio de carga completa Interfaz de usuario Pantallas LED de 4 dígitos duales superior 0.4 «(10 mm) inferior 0.31» (8 mm) Teclado 4 teclas Puerto de programación Para configuración automática, calibración y pruebas. Puerto de comunicación Conexión a PC para control de supervisión.
